¿Cuáles son las diferencias entre medidores de desgarro estáticos y dinámicos?

En el ámbito de las pruebas de materiales, los medidores de desgarro desempeñan un papel crucial a la hora de determinar la resistencia al desgarro de diversos materiales, como papel, películas plásticas, textiles y telas no tejidas. Hay dos tipos principales de medidores de desgarro: estáticos y dinámicos. Como proveedor de medidores de desgarro, conozco bien las diferencias entre estos dos tipos y profundizaré en estas distinciones en esta publicación de blog.

1. Principios de funcionamiento

Medidores de desgarro estático

Los medidores de desgarro estáticos funcionan según el principio de aplicar una fuerza que aumenta gradualmente hasta que el material se desgarra. La muestra de prueba se sujeta firmemente en ambos extremos y se aplica una fuerza constante y de movimiento lento para iniciar y propagar el desgarro. Este método es similar a cómo se podría romper un trozo de papel con la mano, pero de una manera más controlada y mensurable.

Por ejemplo, en una prueba de desgarro estática típica, se sujeta una muestra en un dispositivo especial y se utiliza una cuchilla o un elemento de desgarro para iniciar el desgarro. Luego, una celda de carga mide la fuerza requerida para continuar el desgarro a través del material. La prueba se lleva a cabo a una velocidad relativamente baja, normalmente del orden de unos pocos milímetros por minuto. Este enfoque de baja velocidad permite un análisis detallado del comportamiento del material durante el proceso de desgarro.

Medidores de desgarro dinámicos

Los medidores de desgarro dinámicos, por otro lado, simulan condiciones de desgarro del mundo real donde la fuerza se aplica repentinamente y a alta velocidad. Funcionan mediante un péndulo o un mecanismo de peso que cae. Cuando se inicia la prueba, se suelta el péndulo o el peso y golpea la muestra con un impacto de alta velocidad. Este impacto repentino hace que el material se rompa y se mide la energía absorbida durante el proceso de desgarro.

La prueba de desgarro dinámico es más representativa de cómo se desgarran los materiales en aplicaciones prácticas, como cuando se abre un paquete o cuando un tejido se engancha y se rasga. La naturaleza de alta velocidad de la prueba puede revelar la capacidad del material para resistir impactos repentinos y fuerzas de desgarro rápidas.

2. Resultados e interpretación de las pruebas

Resultados de desgarro estático

Los resultados obtenidos de las pruebas de desgarro estático generalmente se presentan como la fuerza máxima requerida para desgarrar el material. Este valor se conoce como resistencia al desgarro estático. Proporciona información sobre la resistencia del material a una fuerza de desgarro lenta y constante. Para los fabricantes, la resistencia al desgarro estático es importante cuando se espera que el material esté sujeto a un desgarro suave y continuo, como en la producción de sobres o etiquetas.

La resistencia al desgarro estática también se puede utilizar para comparar diferentes materiales o para evaluar el efecto de las condiciones de procesamiento sobre la resistencia al desgarro del material. Por ejemplo, si un fabricante de papel desea determinar el impacto de un nuevo recubrimiento sobre la resistencia al desgarro del papel, se puede realizar una prueba de desgarro estático tanto en las muestras recubiertas como en las no recubiertas.

Resultados de desgarro dinámico

Las pruebas de desgarro dinámico arrojan resultados en términos de la energía absorbida durante el proceso de desgarro. Este valor energético es una medida de la dureza del material y su capacidad para resistir un desgarro rápido. Una mayor absorción de energía indica que el material es más resistente al desgarro dinámico.

La energía de desgarro dinámica es particularmente relevante para materiales utilizados en aplicaciones donde es probable que se produzcan impactos repentinos o desgarros a alta velocidad. Por ejemplo, en la industria automotriz, los tejidos de los asientos deben tener una buena resistencia dinámica al desgarro para soportar las fuerzas repentinas ejercidas durante un accidente.

3. Aplicaciones

Medidores de desgarro estático

Los medidores de desgarro estáticos se utilizan ampliamente en industrias donde la norma es un desgarro lento y controlado. En la industria del papel y del embalaje, se utilizan para probar la resistencia al desgarro de diversos grados de papel, incluidos papel periódico, cartón y papel tisú. Esto ayuda a los fabricantes a garantizar que sus productos puedan resistir las fuerzas normales de manipulación y desgarro durante el uso.

En la industria textil, las pruebas de desgarro estático se utilizan para evaluar la calidad de los tejidos, especialmente los utilizados en prendas de vestir y muebles para el hogar. Al medir la resistencia al desgarro estático, los fabricantes pueden determinar si la tela es lo suficientemente fuerte como para soportar el desgaste normal.

Medidores de desgarro dinámicos

Los medidores de desgarro dinámicos encuentran amplias aplicaciones en industrias donde los materiales están expuestos a fuerzas de desgarro repentinas y de alta velocidad. En la industria del embalaje, se utilizan para probar la resistencia al desgarro de materiales de embalaje flexibles, como películas y laminados de plástico. Esto garantiza que los consumidores puedan abrir fácilmente el embalaje sin que se rompa prematuramente durante el transporte y el almacenamiento.

Las industrias automotriz y aeroespacial también dependen de medidores de desgarro dinámico para probar la resistencia al desgarro de los materiales utilizados en interiores, como fundas de asientos, alfombras y materiales aislantes. Estos materiales deben poder resistir impactos repentinos y fuerzas de desgarro rápidas en caso de accidente.

4. Diseño y características del equipo

Diseño de medidor de desgarro estático

Los medidores de desgarro estáticos suelen diseñarse con una estructura simple y robusta. Por lo general, constan de un dispositivo de sujeción para sujetar firmemente la muestra, una celda de carga para medir la fuerza y ​​un mecanismo accionado por motor para aplicar la fuerza de desgarro. El dispositivo de sujeción está diseñado para garantizar que la muestra se sujete de manera uniforme y sin deslizamiento durante la prueba.

Muchos medidores de desgarro estático también vienen con funciones avanzadas como pantallas digitales, capacidades de registro de datos e interfaces de computadora. Estas características permiten una operación sencilla, una recopilación y un análisis de datos precisos. Por ejemplo, nuestroProbador de lágrimas electrónico SN - Ses un medidor de desgarro estático de última generación que ofrece alta precisión y un funcionamiento fácil de usar.

Diseño de medidor de desgarro dinámico

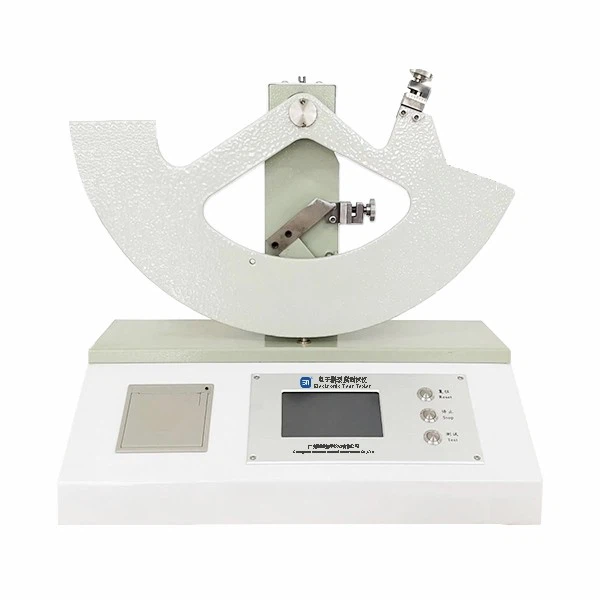

Los medidores de desgarro dinámicos tienen un diseño más complejo debido a la necesidad de generar impactos a alta velocidad. Por lo general, tienen un péndulo o un conjunto de peso que cae, un portamuestras y un dispositivo de medición de energía. El péndulo o el peso que cae se calibra cuidadosamente para garantizar resultados de prueba consistentes y precisos.

Los medidores de desgarro dinámicos modernos también están equipados con sensores y sistemas de control avanzados para medir y registrar la energía absorbida durante el proceso de desgarro. NuestroEquipo de prueba de desgarro automáticoes un excelente ejemplo de un medidor de desgarro dinámico de alto rendimiento que ofrece resultados de prueba confiables y repetibles.

5. Idoneidad para diferentes materiales

Desgarro estático para diferentes materiales

Las pruebas de desgarro estático son adecuadas para una amplia gama de materiales, especialmente aquellos que son relativamente frágiles o tienen una estructura uniforme. Por ejemplo, los materiales de papel y cartón son muy adecuados para las pruebas de desgarro estático porque tienden a desgarrarse de una manera más controlada bajo una fuerza aplicada lentamente.

Los textiles con un patrón de tejido regular también se pueden probar eficazmente utilizando medidores de desgarro estáticos. La prueba de baja velocidad permite un análisis detallado de las interacciones entre hilos y la estructura general de la tela durante el proceso de desgarro.

Desgarro dinámico para diferentes materiales

Las pruebas de desgarro dinámico son más apropiadas para materiales que son dúctiles y pueden deformarse bajo impactos de alta velocidad. Las películas plásticas, el caucho y algunos tipos de compuestos son candidatos ideales para las pruebas de desgarro dinámico. Estos materiales pueden absorber una cantidad significativa de energía durante el proceso de desgarro y la prueba dinámica puede medir con precisión esta absorción de energía.

6. Costo y mantenimiento

Costos del medidor de desgarro estático

Los medidores de desgarro estáticos son generalmente menos costosos que los medidores de desgarro dinámicos. Su diseño más simple y componentes de menor complejidad contribuyen al menor costo. Además, los requisitos de mantenimiento de los medidores de desgarro estáticos son relativamente sencillos. La calibración periódica de la celda de carga y la inspección del dispositivo de sujeción suelen ser suficientes para mantener el equipo en buenas condiciones de funcionamiento.

Costos del medidor de desgarro dinámico

Los medidores de desgarro dinámicos son más costosos debido a su diseño complejo y a la necesidad de componentes de alta precisión. El mecanismo de péndulo o peso que cae requiere una calibración y un mantenimiento cuidadosos para garantizar resultados de prueba precisos y consistentes. Los sensores de medición de energía también deben comprobarse y calibrarse periódicamente. Sin embargo, la inversión en un medidor de desgarro dinámico puede justificarse en industrias donde el rendimiento del desgarro dinámico es fundamental.

Conclusión

En resumen, los medidores de desgarro estáticos y dinámicos tienen claras diferencias en sus principios de funcionamiento, resultados de pruebas, aplicaciones, diseño de equipos, idoneidad para diferentes materiales y aspectos de costo y mantenimiento. Como proveedor de medidores de desgarro, entendemos los requisitos únicos de las diferentes industrias y podemos proporcionar la solución de prueba de desgarro más adecuada.

Si necesita un medidor de desgarro para sus necesidades de pruebas de materiales, ya sea un medidor de desgarro estático para aplicaciones de desgarro lento o un medidor de desgarro dinámico para pruebas de impacto de alta velocidad, estamos aquí para ayudarlo. NuestroProbador de resistencia al desgarroLa serie ofrece una amplia gama de opciones para satisfacer sus requisitos específicos.

Lo invitamos a contactarnos para analizar sus necesidades y explorar cómo nuestros medidores de desgarro pueden mejorar sus procesos de control de calidad y desarrollo de productos. Nuestro equipo de expertos está listo para brindarle información detallada y soporte para garantizar que tome la decisión correcta para su negocio.

Referencias

1. ASTM D1922 - 09(2015) Método de prueba estándar para la resistencia al desgarro de propagación de películas y láminas plásticas mediante el método del péndulo.
2. Documento ISO 1974:2012 - Determinación de la resistencia al desgarro.
3. TAPPI T414 om - 15 Resistencia al desgarro interno del papel.
